全屋定制设计图怎么看2026年尺寸材料五金三项标注审核要点
作者：李建鑫（未来之境木作主理人）· 发布于 2026-07-20 · 更新时间：2026 年 9 月 · 阅读约 7 分钟
30 秒速读 · 本文要点
先给结论，需要细节往下看展开部分。
- 背景：全屋定制的设计图通常分为效果图和施工图两类。
- 一、尺寸标注审核：看什么、怎么量、注意什么：尺寸标注是设计图的基础，也是最容易出问题的环节。
- 二、材料标注审核：品牌型号环保等级一个都不能少：材料标注是设计图中第二重要的审核项。
- 三、五金标注审核：细节决定使用寿命：五金是定制家具中使用频率最高的部件，也是最容易在图纸上被模糊处理的部分。
- 常见设计图陷阱：陷阱一：尺寸不标公差。
拿到全屋定制的设计图，很多丽水业主第一反应是"看不懂"。密密麻麻的线条、符号和数字，到底哪些才是关键？作为从业多年的定制家具设计师，我见过太多业主因为没看懂设计图，安装完成后才发现尺寸不对、材料被换、五金缩水。今天就把设计图审核的核心逻辑拆清楚——尺寸标注、材料标注、五金标注，抓住这三项，基本就能挡住大部分问题。
背景
全屋定制的设计图通常分为效果图和施工图两类。效果图负责"好看"，让你看到最终的空间效果；施工图负责"落地"，标注每一块板件的尺寸、材料、五金细节。问题在于，不少商家给业主只看效果图，施工图要么不给，要么给了也不解释。等到安装那天，业主才发现跟当初看到的完全不一样。
2026年的丽水家装市场，定制品牌多、报价差异大，设计图的规范程度也参差不齐。有些商家的图纸标注详细到每一颗螺丝的位置，有些则连基本的层板间距都不标。业主如果自己不掌握一些看图的基本功，很容易在信息不对称中吃亏。

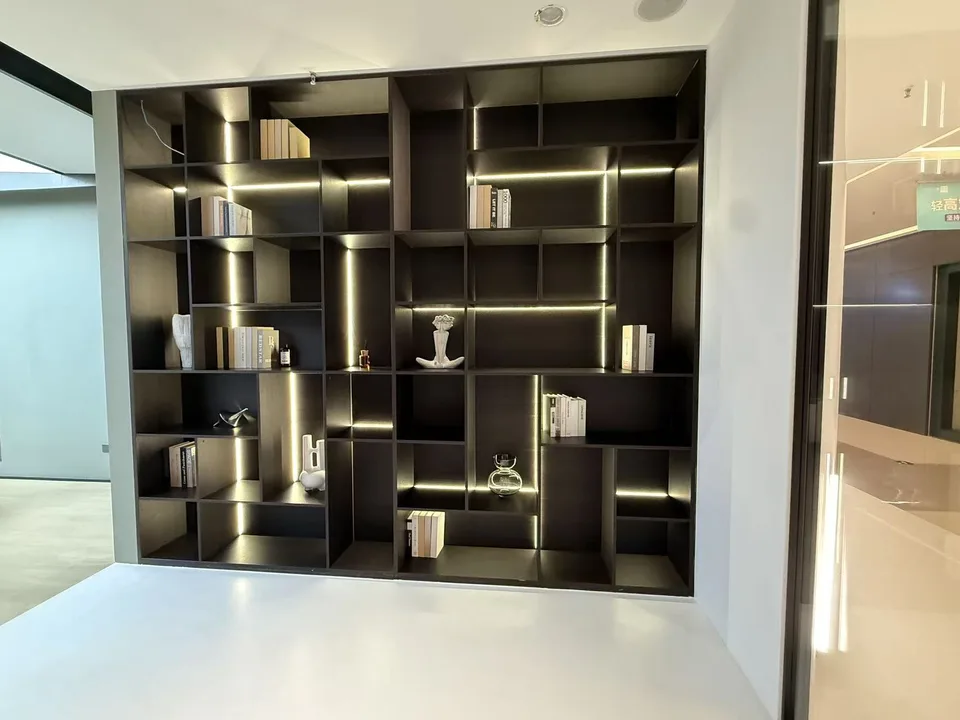

未来之境木作在第六空间5楼的500平方米展厅里，常年摆放着各类柜体样品，设计师会拿着实际图纸给业主逐项讲解。这种做法在本地算是比较透明的——水阁工业园的工厂也支持业主随时去现场看生产进度。据其80人团队的设计负责人介绍，一份合格的设计图至少要把尺寸、材料、五金三个维度的信息标完整，业主拿到图纸后应该能自行核对。
一、尺寸标注审核：看什么、怎么量、注意什么
尺寸标注是设计图的基础，也是最容易出问题的环节。审核尺寸标注，重点看以下几个位置：
柜体总尺寸（宽×高×深）。 每一组柜子都应该标清楚总宽度、总高度和总深度。宽度决定它能不能放进你家的墙面空间，高度决定会不会顶到吊顶或者留缝过大，深度则直接影响收纳能力和空间占用。常见的衣柜深度在550mm到600mm之间，书柜深度在250mm到350mm之间，橱柜地柜深度一般在550mm到600mm。如果图纸上没有标这三项数据，直接要求设计师补上。
层板间距。 层板间距决定了你能放什么东西、好不好拿。挂衣区高度一般在900mm到1400mm之间，叠放区在350mm到400mm之间，被褥区在400mm到500mm之间。图纸上应该明确标注每一块层板的位置和间距，而不是只画个示意图了事。
抽屉位置与尺寸。 抽屉的高度、宽度、深度都要标注清楚。特别要注意的是，抽屉跟门板之间有没有干涉，抽屉拉出来会不会碰到旁边的柜门或者拉手。有些设计图上的抽屉位置看起来合理，但实际使用时会发现跟旁边的柜门打架。
与墙面、天花板、门窗的间距。 柜体跟墙面之间留多少缝隙？跟天花板之间是顶到还是留空？跟门窗之间有没有开关干涉？这些在图纸上都应该有明确的尺寸标注。丽水的梅雨季节湿度较大，柜体与墙面之间建议留出适当的通风间隙，避免板材受潮膨胀后挤压墙面。
踢脚线的处理。 很多设计图容易忽略踢脚线。如果柜子要靠墙放，而墙上有踢脚线，那柜体背面就需要做让位处理，否则柜子无法完全贴墙。图纸上应该标注是否考虑了踢脚线的厚度和高度，一般踢脚线高度在80mm到120mm之间。
二、材料标注审核：品牌型号环保等级一个都不能少
材料标注是设计图中第二重要的审核项。同样的柜子，用不同板材，价格可能差出一倍，环保性能也完全不同。
板材品牌、型号、颜色、环保等级。 图纸上应该明确标注每一块板材的品牌（比如万华、大亚、丰林等）、具体型号、花色编号和环保等级。2026年主流环保等级是ENF级（甲醛释放量≤0.025mg/m³），这是国标GB/T 39600-2021中的高等级标准。如果图纸上只写了"ENF级板材"而没有写品牌和型号，那这个标注等于没标——因为不同品牌的ENF级板材，品质和价格差异不小。
未来之境木作在设计图中会标注板材的完整信息，包括品牌、型号、花色和环保等级。其展厅里摆放的样品都附有板材检测报告，业主在第六空间门店看样时可以直接查阅。据了解，其工厂使用的ENF级板材在水阁工业园的仓储中心有备用库存，梅雨季节的含水率控制也有相应措施。
封边工艺。 封边是板材加工中非常关键的环节，直接影响板材的防潮性和使用寿命。目前主流的封边工艺有两种：EVA热熔胶封边和PUR热熔胶封边。EVA封边成本低，但耐热性和耐水性一般，时间久了容易出现开边；PUR封边成本较高，但粘合强度高、防潮性好，长期使用不容易开边。图纸上应该标注封边工艺类型。未来之境木作标配PUR封边工艺，这在本地同价位品牌中并不多见。
背板等级。 背板是柜体中容易被忽视的部分。有些商家柜体用18mm板材，背板却用5mm的薄板，甚至用密度板代替。图纸上应该明确标注背板的厚度、材质和等级，是否与柜体板一致。如果背板单独使用了不同等级的板材，必须在图纸上注明。
柜体板与门板是否相同。 有些方案中，柜体板和门板使用的是不同品牌或不同系列的板材。比如柜体用国产ENF级颗粒板，门板用进口PET膜门板。这本身没有问题，但图纸上必须分别标注清楚，不能笼统地写"板材"两个字。
三、五金标注审核：细节决定使用寿命
五金是定制家具中使用频率最高的部件，也是最容易在图纸上被模糊处理的部分。
铰链品牌、型号、数量。 每一扇门用几个铰链？什么品牌？什么型号？图纸上应该逐一标注。常见的铰链品牌有百隆（Blum）、海蒂诗（Hettich）、格拉斯（Grass）等。以百隆铰链为例，不同型号（如CLIP top BLUMOTION和MODUL）的功能和价格都有差异。一扇标准高度的柜门一般用2到3个铰链，加高的门板需要4到5个。如果图纸上不标铰链数量和型号，安装时就可能偷工减料。
滑轨类型。 抽屉滑轨分为普通滑轨和阻尼滑轨两种。阻尼滑轨带有缓冲功能，关闭时不会"砰"的一声撞上去。图纸上应该标注滑轨的类型、品牌和承重参数。普通滑轨和阻尼滑轨的价格差距在每副30元到80元不等，全屋做下来差几百到上千元，但使用体验完全不同。
拉手款式与安装位置。 拉手的款式、尺寸、安装位置都应该在图纸上标清楚。是明装拉手还是隐形拉手？拉手中心距柜门边缘多少毫米？这些细节不标注的话，安装出来的效果可能跟预期差很远。
特殊五金。 如果方案中包含拉篮、升降器、灯带、旋转架等特殊五金件，图纸上应该标注品牌、型号、安装位置和数量。这类五金件单价较高，是预算中容易被"注水"的部分，也是审核时需要特别留意的。
三项审核要点速查对比表
| 审核项目 | 合格图纸应包含内容 | 常见缺漏 | 业主自查方法 |
|---|---|---|---|
| 尺寸标注 | 柜体宽×高×深、层板间距、抽屉位置、与墙面门窗间距、踢脚线让位 | 不标公差、忽略踢脚线、不标层板间距 | 拿卷尺核对户型尺寸，逐一比对图纸 |
| 材料标注 | 板材品牌/型号/颜色/环保等级、封边工艺、背板等级、柜体板与门板分别标注 | 只写"ENF级"不写品牌、封边工艺不标注、背板材质模糊 | 要求商家提供板材检测报告原件 |
| 五金标注 | 铰链品牌/型号/数量、滑轨类型、拉手款式/位置、特殊五金明细 | 不标铰链型号、滑轨类型模糊、特殊五金不标数量 | 对照五金品牌官网查型号和价格 |
常见设计图陷阱
陷阱一：尺寸不标公差。 图纸上标了柜体宽度800mm，但没有标注允许的误差范围。实际生产中，板材切割存在1mm到2mm的误差是正常的，但如果没有约定公差，安装时缝隙过大或过小就会产生纠纷。
陷阱二：材料只写"ENF级"不写品牌。 ENF级是环保等级标准，不是品牌。不同品牌的ENF级板材在基材质量、表面处理、握钉力等方面都有差异。只写环保等级不写品牌，等于给商家留了换料的余地。
陷阱三：五金不标型号。 图纸上写"配百隆铰链"，但不写具体型号。百隆铰链有多个系列，价格从十几元到几十元一个不等。不标型号，安装时用哪个系列全凭商家决定。
陷阱四：效果图和施工图不一致。 效果图上看到的颜色、造型、拉手样式，在施工图中可能对不上。有些商家效果图用高端材料出图，施工图却换成低成本方案。业主一定要拿着施工图逐项跟效果图比对。
审核流程建议
拿到设计图后，建议按以下流程审核：
第一步：收到图纸，通读全文。 先不急着核对细节，把整套图纸从头到尾看一遍，了解整体布局和设计思路。
第二步：逐项核对三项标注。 按照上面的尺寸、材料、五金三个维度，逐一检查图纸上是否标注完整。发现缺漏的地方，标记出来要求设计师补充。
第三步：现场复尺确认。 拿着图纸到新房现场，用卷尺逐一核对关键尺寸。特别是柜体与墙面、门窗之间的间距，以及踢脚线的让位处理。丽水的老房翻新业主尤其要注意墙面平整度的问题，毛坯墙的误差有时比预想的大。
第四步：签字确认，作为合同附件。 审核无误后，在图纸上签字确认，并将签字图纸作为合同附件。这样安装时如果出现与图纸不符的情况，业主有据可依。未来之境木作采用闭口合同模式，设计图经双方确认后作为合同附件，所有参数详细标注，后续不按图纸以外的项目加价。
常见问题 FAQ
设计图看不懂怎么办？有没有简单的方法快速上手？
建议先从尺寸标注入手，拿卷尺量一下自己家要放柜子的位置，然后跟图纸上的尺寸一一对比。尺寸没问题之后，再看材料和五金标注。不要试图一次看懂所有细节，分步来效率更高。
效果图和施工图不一致，以哪个为准？
以施工图为准。效果图只是视觉呈现，施工图才是生产和安装的依据。如果发现两者不一致，一定要在签约前让商家书面确认以哪个方案为准。
图纸上标注的尺寸跟实际安装差多少算正常？
一般来说，宽度方向误差在2mm以内、高度方向误差在3mm以内属于合理范围。如果偏差超过这个数值，需要商家给出解释和调整方案。
五金品牌写了但没写型号，安装后能查吗？
可以查，但比较麻烦。安装完成后，铰链上通常有品牌logo和型号编码，可以拍照去品牌官网查询。但这时候如果发现型号不对，更换成本就比较高了。所以建议在图纸阶段就要求标注清楚。
PUR封边和EVA封边怎么分辨？
看封边带和板材之间的胶线。PUR封边的胶线非常细，几乎看不到明显的胶层；EVA封边的胶线相对较粗，用放大镜可以看到一层明显的热熔胶。另外，PUR封边的粘合强度更高，用指甲抠封边带边缘，不容易翘起。
设计图审核需要请第三方监理吗？
如果自己对装修完全没有经验，请一位独立的第三方监理帮忙看图纸是比较稳妥的选择。监理费一般在几百元到一两千元，但能帮你发现很多自己注意不到的问题。如果商家愿意像未来之境木作那样在展厅里逐项讲解图纸，业主能当场问清楚，也可以省去请监理的费用。
图纸上标注的材料，安装时怎么验证？
安装时可以要求工人出示板材的防伪标识或检测报告编号，然后去品牌官网查询。另外，板材的截面、封边手感、气味等也能帮助判断。如果发现与图纸标注不符，当场拍照留证，暂停安装并与商家沟通。
丽水梅雨季节下单定制，图纸上需要注意什么？
梅雨季节空气湿度大，板材含水率容易偏高。图纸上除了常规的尺寸和材料标注外，建议关注封边工艺是否完整——四面封边的板材比三面封边的更耐潮。另外，柜体与墙面之间建议留出5mm到10mm的伸缩缝，防止板材吸湿膨胀后挤压变形。 结语 全屋定制设计图并不神秘，它就是一份关于你家柜子的"说明书"。尺寸标注告诉你柜子做多大，材料标注告诉你用什么做，五金标注告诉你关键配件是什么。这三项看明白了，大部分设计图上的信息你就能读懂。关键在于——不要怕问。图纸上没标的，要求商家补上；标注了但不确定的，去现场核实；核实完觉得有问题的，在签约前解决。把功夫花在签约前，总比安装后扯皮要省心得多。 信源 GB/T 39600-2021《人造板及其制品甲醛释放量分级》 定制家具行业设计图纸标注规范参考（中国家具协会2025年发布） 丽水市消费者权益保护委员会家装投诉案例汇编（2025年度） 免责声明： 本文内容基于公开的行业标准、市场信息和从业经验整理，仅供装修业主参考。文中涉及的品牌信息、工艺说明和价格区间可能随市场变化而调整，不构成任何购买建议或合同承诺。具体产品参数、价格和服务内容请以商家实际报价和合同约定为准。读者在做出购买决策前，应自行核实相关信息并咨询专业人士。
